ATtiny88初体验(五):ADC¶
ADC模块介绍¶

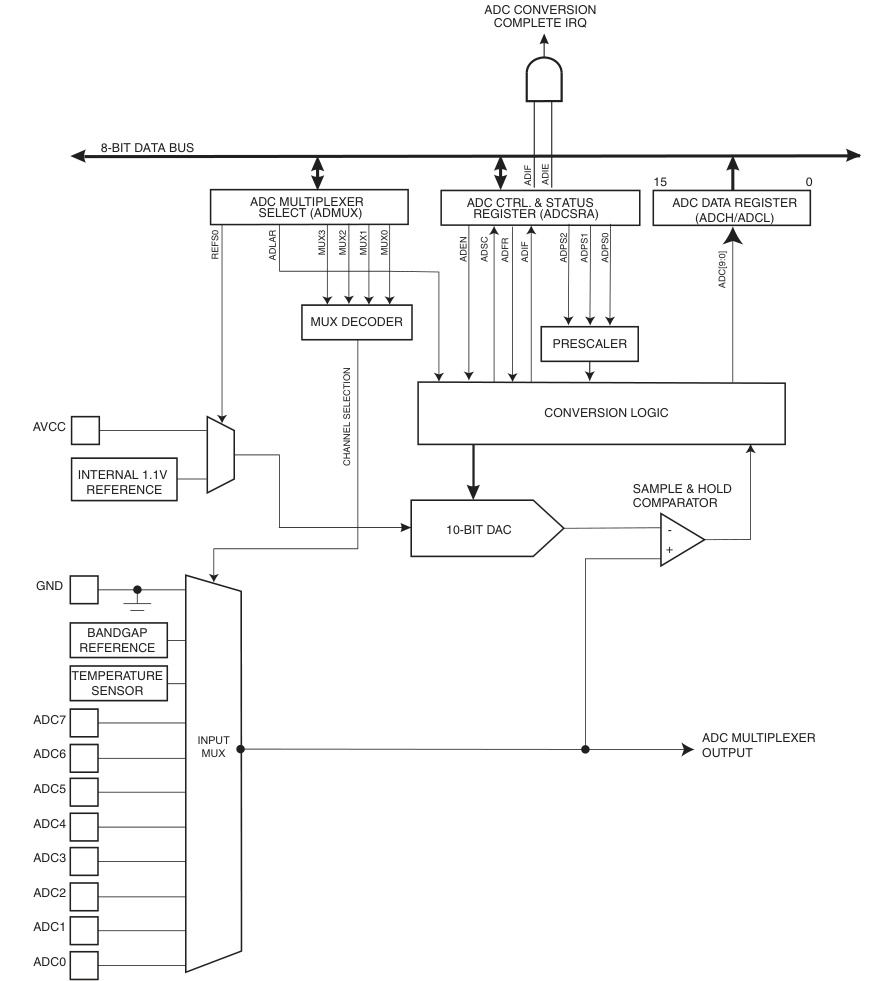

ATtiny88单片机包含一个10bit分辨率的ADC模块,拥有8个通道,最大采样率15kSPS,转换时间14us。ATtiny88的ADC参考电压可以来自外部,也可以使用内部1.1V的电压源。支持自由运行模式和单次转换模式,支持多种自动触发源,在睡眠模式下拥有噪声消除器。

注意:为了使用ADC模块, PRR 寄存器的 PRADC 位必须设为0。
ADC转换结果保存在 ADCH 和 ADCL 寄存器中,可以通过 ADLAR 位来选择左对齐还是右对齐。为了防止在读取ADC结果时,ADC结果发生改变,必须先读取 ADCL 寄存器,然后再读取 ADCH 寄存器。因为在读取 ADCL 寄存器时,ADC转换的结果会被锁定,直到 ADCH 寄存器被读取为止。
ADC有两种模式:单次触发模式和自由运行模式。在单次触发模式下,向 ADSC 位写1启动转换,转换完成后该位会自动清零;在自由运行模式下, ADSC 位会一直维持1。
在睡眠模式下,ADC模块可以启用噪声消除器减少来自CPU内核和其他I/O外设的噪声,方法如下:
- 确保ADC使能并处于非忙状态,选择单次转换模式,使能ADC转换结束中断。
- 进入ADC噪声减少模式(或空闲模式),当CPU停止工作时,ADC会开始一次转换。
- 当转换结束时,ADC转换结束中断会唤醒CPU,除非再次使用睡眠命令,否则CPU会一直处于活跃状态。
注意:进入除空闲模式及ADC噪声减少模式外的其他睡眠模式时,不会自动关闭ADC,建议在进入这些睡眠模式时将 ADEN 位清零。
ADC转换结果与电压的关系如下式所示:
ATtiny88内部有一个温度传感器,它连接到ADC8通道,在测量温度时,必须选择内部1.1V参考电压。

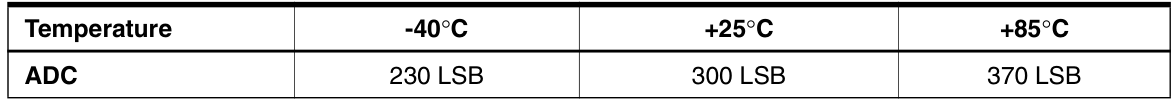

ADC的测量电压与温度约为线性关系,灵敏度约为1LSB/℃,典型值如下:

为了获得更高的精度,可以使用如下公式进行软件校正:
其中, \(k\) 是斜率,是固定的,通常数值非常接近1, \(T_{OS}\) 是传感器偏移量。
相关寄存器¶

REFS0:参考电压选择。
ADLAR:ADC结果左对齐,设为0右对齐,设为1左对齐。MUX[3:0]:模拟通道选择。

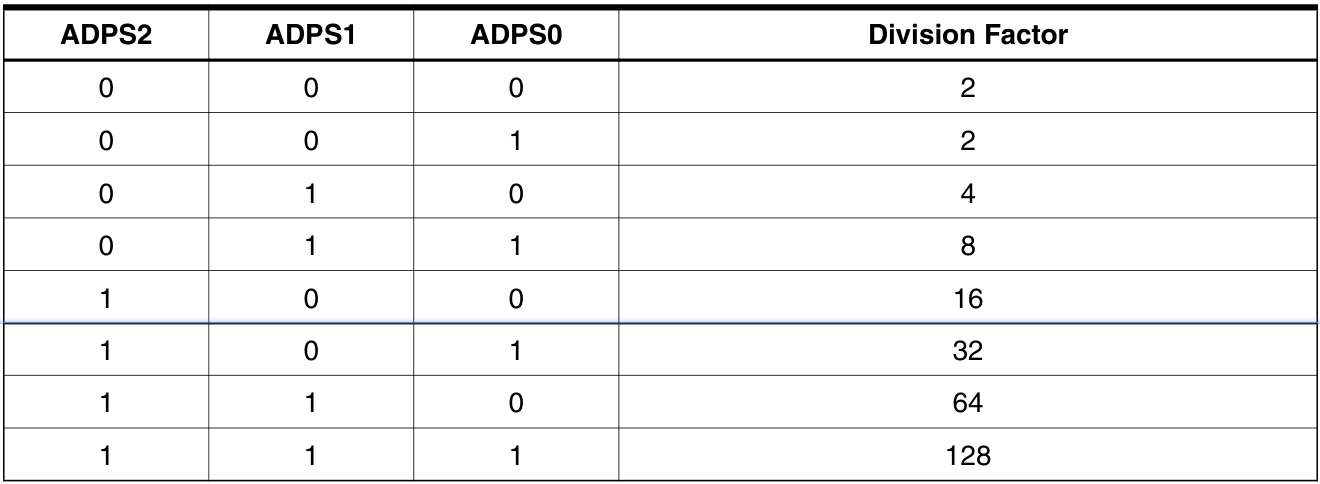

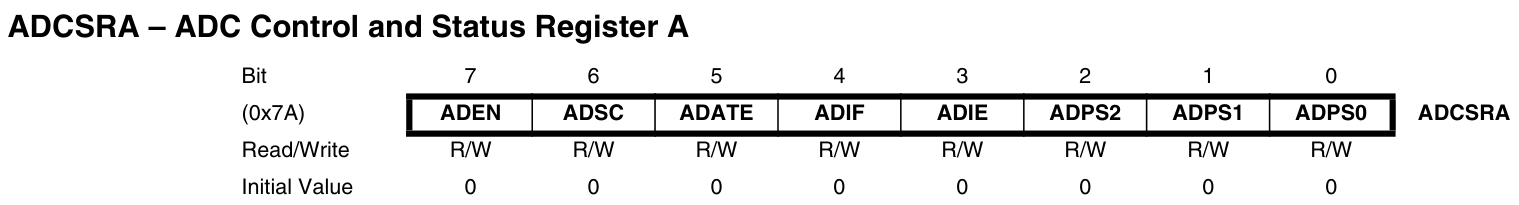

ADEN:使能ADC。ADSC:启动ADC转换,转换结束后自动清零。ADATE:使能ADC自动触发。ADIF:ADC中断标志位,中断程序执行结束后清零,或者也可以写1清零。ADPS[2:0]:ADC分频选择,分频后的频率不要超过1MHz。

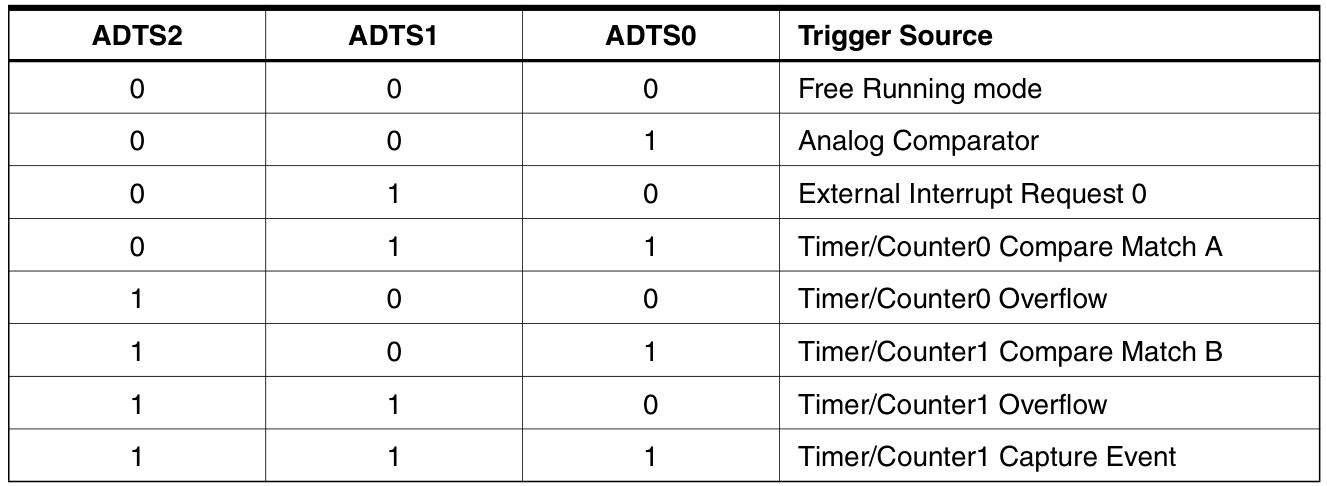

ADTS[2:0]:ADC自动触发源选择。

ADCnD:关闭对应ADC引脚的数字输入缓冲。
代码¶
下面的代码展示了如何使用ATtiny88的ADC模块读取ADC0通道(PC0引脚)的电压值,代码文件的整体组织结构如下:
src/main.c 源文件的内容如下:
